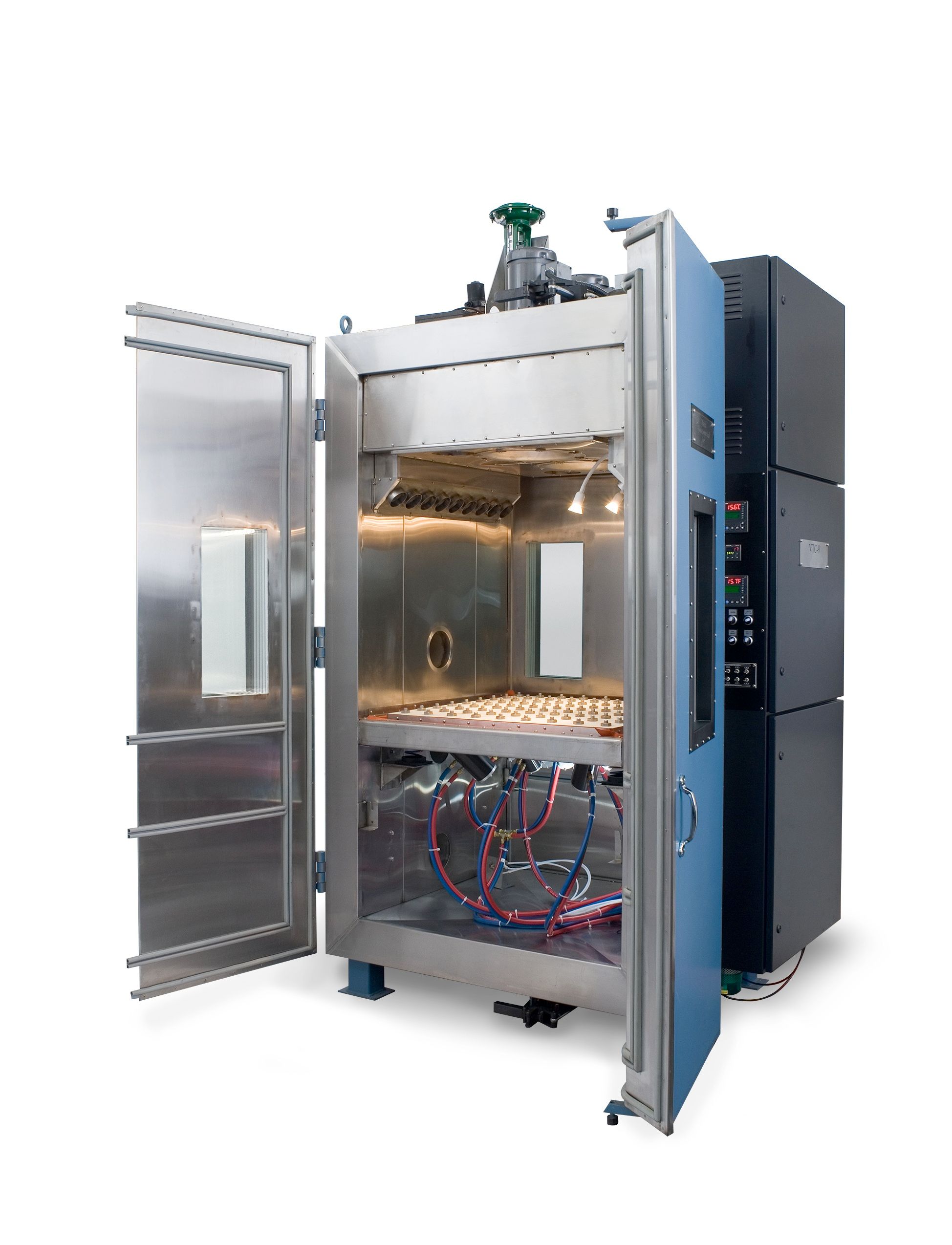

Cámara HALT/HASS VTC-9

Prestaciones térmicas

Rango de temperatura

−100 a +200 °C

Velocidad de cambio del producto*

70 °C/min, de −65 a +100 °C

Control de temperatura

±1 °C tras la estabilización; estabilización en menos de 2 minutos

Refrigeración

Nitrógeno líquido HighRate™, atomización directa en el plenum de control, control proporcional

Calefacción

Calefactores de hilo de nicromo de 99 kW, control por SCR de cruce por cero

Termopares

Uno para el aire (control) y otro para la respuesta del producto

Vibración

Tipo

Choque repetitivo triaxial 6-DoF, de banda ancha no coherente, 10–10.000 Hz

Nivel de vibración

Hasta 100 GRMS, con la mesa sin carga a 25–30 °C

Distribución de la energía

90 % de la energía de vibración entre 10 y 4000 Hz

Repetibilidad

±1 GRMS 1 min después de estabilizarse, de 5 a 75 GRMS

Nivel sonoro

Nominalmente 68 dBA a 1 m y 10 GRMS

Mesa de vibración

914 × 914 mm (36 × 36 in), con recubrimiento cerámico y aislada de su base

Insertos de fijación

De acero inoxidable, 3/8-16 en una cuadrícula de 102 × 102 mm (4 × 4 in) o M10 en una cuadrícula de 100 × 100 mm

Carga máxima

318 kg (700 lb)

Vibradores

Neumáticos, lubricados con LubeMist™ y con una válvula de bola ajustable en cada uno; SoftStart™ para minimizar el choque de arranque

Cámara

Interior, posición superior de la mesa

1067 × 1067 × 965 mm (42 × 42 × 38 in)

Interior, posición inferior de la mesa

1067 × 1067 × 1270 mm (42 × 42 × 50 in)

Exterior (An × Pr × Al)

1829 × 1397 × 2718 mm (72 × 55 × 107 in)

Peso

1814 kg (4000 lb)

Puertas

Dos puertas manuales: una delantera y una trasera

Ventanas

Dos ventanas calefactadas de varias capas, de 508 × 508 mm (20 × 20 in), una en cada puerta

Puertos

Tres puertos de 6 in y dos de 1 in para uso del cliente

Aislamiento

Aislamiento multicapa escalonado, térmico y acústico

Suministros

Alimentación eléctrica

480 V, trifásica, 125 FLA

Nitrógeno líquido

Alimentación de 1/2 in, colector de válvulas con camisa de vacío

Aire comprimido

Alimentación de 1 in, 8,3 bar (120 psig), 204 m³/h (120 SCFM), limpio y seco

Escape

Dos puertos de escape de 6 in, con salida al exterior

Instalación

La descarga, el izado y las conexiones de suministros corren a cargo del cliente

Control e instrumentación

Control

Controlador Watlow con el software ChamberCore de Hanse: rampas de temperatura, humedad y GRMS en un único perfil por Ethernet

ChamberDAQ

24 entradas universales en cada Watlow F4T (termopar, RTD, mA, mV/V), con más F4T para más entradas, además de hasta ocho módulos WebDAQ para 128 canales externos de termopar

ChamberFFT (opción)

Análisis de vibración en hasta 16 canales de acelerómetro IEPE a 25.600 muestras por segundo

Acelerómetro

Un acelerómetro con cable y bloque de montaje triaxial

Seguridad

Enclavamientos de puerta

Al abrir una puerta se detiene el funcionamiento del sistema

Parada de emergencia

La parada de emergencia (EPO) detiene el funcionamiento del sistema

Límite superior/inferior

Homologado FM, con su propio sensor en la corriente de aire

Enclavamientos

Calefactores y LN2 enclavados con los ventiladores; alimentación trifásica supervisada contra pérdida y desequilibrio de fases

Normativa eléctrica

Fabricada según el código NEC con componentes con marcado UL / CE

Opciones

• Puertas divididas — de accionamiento neumático: dos puertas delante y dos detrás, divididas por el centro, con una ventana en cada puerta.
• Temperatura ampliada — hasta −150 °C y hasta +400 °C, como opción o fabricación a medida.
• Humedad — inyección directa de agua o generador de vapor, del 10 al 85 % de HR entre 25 y 65 °C, con sensor capacitivo.
• Utillajes — diseñados para su conjunto, con patrones de taladros métricos o en pulgadas.
• Más canales — especifíquelos al hacer el pedido; los canales salen mucho más baratos que una adaptación posterior.
• Puertos de acceso — puertos adicionales, de 6 in o de tamaño a medida, para cableado y ensayo funcional con alimentación.
• Mayor capacidad de carga — disponible en toda la gama.
• Sistema de LN2 — instalación completa, tuberías y controles.

Garantía y soporte

• Garantía de 3 años en vibradores y mesas de vibración.
• Garantía de 1 año del equipo desde el envío: piezas y mano de obra durante los primeros 90 días y, después, piezas sin más coste que el desplazamiento.
• Soporte a largo plazo — incluidas las actualizaciones de controlador para sistemas antiguos.
