TC 系列 (Thermal Chamber，溫度試驗箱) · 美國密西根州 Allegan 製造
用於快速溫度循環的環境試驗箱

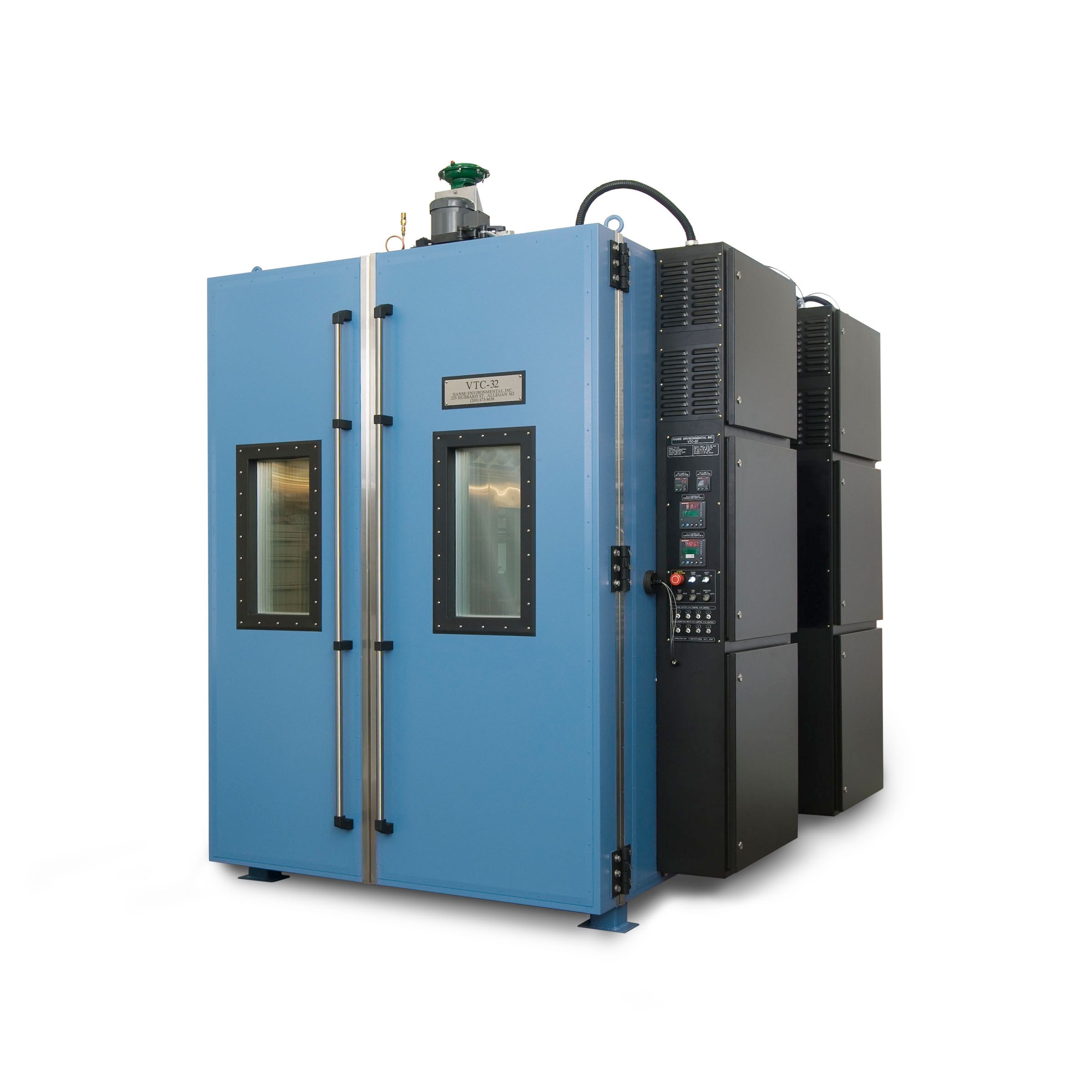

Hanse TC 環境試驗箱是不含振動台的溫度試驗箱：液態氮冷卻，用於快速溫度循環與溫度試驗，−100 至 +200 °C (TC-1.5 為 −75 至 +175 °C)，每個型號的產品溫度變化速率*均達 70 °C/min，採用 VTC 的型號編號與檯面尺寸，從 TC-1.5 到 TC-32。
*在檯面中心上方 102 mm (4 in) 處測量，−65 °C 至 +100 °C。
VTC 的溫度系統，不含振動台
TC 試驗箱採用與我們的 VTC HALT/HASS 試驗箱相同的液態氮直接噴射冷卻、SCR 控制加熱器與控制系統。當您需要快速溫度循環與溫度篩選，但不需要六自由度振動時，請選擇 TC。若您需要在同一座試驗箱中兼具兩者，請參閱我們的 HALT/HASS 試驗箱。
TC 型號沿用 VTC 的編號：每個型號的內部寬度與深度與同編號的 VTC 型號相同，高度則更高，因為沒有振動台。TC-9 ECO 與 TC-16 ECO 的內部高度降低 305 mm (12 in)。任何型號都可依您的產品進行修改。
TC 型號
| 型號 | 內部尺寸 (寬 × 深 × 高) | 溫度範圍 | 產品溫度變化速率* | 加熱器 | 重量 |
|---|---|---|---|---|---|
| TC-1.5 | 610 × 610 × 1,143 mm (24 × 24 × 45 in) | −75 至 +175 °C† | 70 °C/min | 30 kW | 454 kg (1,000 lb) |
| TC-4 | 762 × 762 × 1,194 mm (30 × 30 × 47 in) | −100 至 +200 °C | 70 °C/min | 48 kW | 862 kg (1,900 lb) |
| TC-6 | 914 × 914 × 1,397 mm (36 × 36 × 55 in) | −100 至 +200 °C | 70 °C/min | 48 kW | 907 kg (2,000 lb) |
| TC-9 | 1,067 × 1,067 × 1,702 mm (42 × 42 × 67 in) | −100 至 +200 °C | 70 °C/min | 99 kW | 1,588 kg (3,500 lb) |
| TC-9 ECO | 1,067 × 1,067 × 1,397 mm (42 × 42 × 55 in) | −100 至 +200 °C | 70 °C/min | 99 kW | 1,588 kg (3,500 lb) |
| TC-16 | 1,372 × 1,372 × 1,702 mm (54 × 54 × 67 in) | −100 至 +200 °C | 70 °C/min | 99 kW | 1,361 kg (3,000 lb) |
| TC-16 ECO | 1,372 × 1,372 × 1,397 mm (54 × 54 × 55 in) | −100 至 +200 °C | 70 °C/min | 99 kW | 1,361 kg (3,000 lb) |
| TC-18 | 1,067 × 2,134 × 1,626 mm (42 × 84 × 64 in) | −100 至 +200 °C | 70 °C/min | 99 kW | 3,357 kg (7,400 lb) |
| TC-25 | 1,676 × 1,676 × 1,676 mm (66 × 66 × 66 in) | −100 至 +200 °C | 70 °C/min | 133 kW | 2,268 kg (5,000 lb) |
| TC-32 | 1,372 × 2,743 × 1,626 mm (54 × 108 × 64 in) | −100 至 +200 °C | 70 °C/min | 133 kW | 4,082 kg (9,000 lb) |
*在檯面中心上方 102 mm (4 in) 處測量，−65 °C 至 +100 °C。
†TC-1.5 標準配置為 −75 至 +175 °C，可選 −100 至 +200 °C。
結構與公用設施
| 型號 | 門 | 觀察窗 | 電源 | LN2 供應 | 壓縮空氣 |
|---|---|---|---|---|---|
| TC-1.5 | 一扇 | 一個，305 × 305 mm (12 × 12 in) | 480 V，三相，50 FLA | 3/8 in | 1/2 in, 6.9 bar (100 psig), 42 m³/h (25 SCFM) |
| TC-4 | 兩扇，前後各一扇 | 兩個，508 × 508 mm (20 × 20 in) | 480 V，三相，60 FLA | 1 in | 3/4 in, 8.3 bar (120 psig), 76 m³/h (45 SCFM) |
| TC-6 | 兩扇，前後各一扇 | 兩個，508 × 508 mm (20 × 20 in) | 480 V，三相，60 FLA | 1/2 in | 1/2 in, 6.9 bar (100 psig), 8 m³/h (5 SCFM) |
| TC-9 | 兩扇，前後各一扇 | 兩個，508 × 508 mm (20 × 20 in) | 480 V，三相，150 FLA | 1 in | 3/4 in, 8.3 bar (120 psig), 76 m³/h (45 SCFM) |
| TC-9 ECO | 兩扇，前後各一扇 | 兩個，508 × 508 mm (20 × 20 in) | 480 V，三相，150 FLA | 1 in | 3/4 in, 8.3 bar (120 psig), 76 m³/h (45 SCFM) |
| TC-16 | 兩扇，前後各一扇 | 兩個，508 × 508 mm (20 × 20 in) | 480 V，三相，150 FLA | 1 in | 3/4 in, 8.3 bar (120 psig), 76 m³/h (45 SCFM) |
| TC-16 ECO | 兩扇，前後各一扇 | 兩個，508 × 508 mm (20 × 20 in) | 480 V，三相，150 FLA | 1 in | 3/4 in, 8.3 bar (120 psig), 76 m³/h (45 SCFM) |
| TC-18 | 兩組對開門，前後各一組 | 四個，305 × 610 mm (12 × 24 in) | 480 V，三相，170 FLA | 1 in | 3/4 in, 8.3 bar (120 psig), 76 m³/h (45 SCFM) |
| TC-25 | 兩組對開門，前後各一組 | 四個，305 × 610 mm (12 × 24 in) | 480 V，三相，170 FLA | 1 in | 3/4 in, 8.3 bar (120 psig), 76 m³/h (45 SCFM) |
| TC-32 | 兩組對開門，前後各一組 | 四個，305 × 610 mm (12 × 24 in) | 480 V，三相，170 FLA | 1 in | 3/4 in, 8.3 bar (120 psig), 76 m³/h (45 SCFM) |
每座 TC 試驗箱的標準配備
液態氮直接噴射
在控制靜壓箱內直接霧化，並配有備援安全閥。
零交越觸發 SCR 加熱器控制
平衡配置的鎳鉻線加熱器，由固態 SCR 觸發，使發熱元件溫度穩定，加熱器壽命長。
溫度控制
穩定後 ±1 °C，穩定時間不到 2 分鐘。
可調式靜壓箱
每側多個 3 in 埠，將氣流導向產品。
安全
經 FM 認證的超溫/低溫極限保護器，附獨立感測器；門連鎖與緊急斷電 (EPO)。加熱器與 LN2 和風扇連鎖；三相電源監控。
控制與儀器
同樣的 ChamberCore 控制，不含 ChamberFFT
Watlow + ChamberCore
Watlow F4T 控制器透過 Hanse 的 ChamberCore 軟體運作，與 VTC HALT/HASS 試驗箱相同：可程式化的溫度斜坡，以及透過乙太網路對產品溫度進行閉迴路串級控制。溫度曲線以及產品與空氣的讀數均記錄在 ChamberCore 中。
探索 ChamberCore 與線上展示 →ChamberDAQ — 可擴充的資料擷取
每台 Watlow F4T 有 24 個通用輸入 (熱電偶、RTD、mA、mV/V)，增加 F4T 即可增加輸入，另可增加最多八個 WebDAQ 模組，提供 128 個外部熱電偶通道。標準儀器為兩支 T 型熱電偶，一支量測控制空氣，一支量測產品。
溫度與濕度
濕度控制是 TC 試驗箱的選配項目，而非標準配備。濕度選配現在通常採用電極式蒸氣加濕器，例如 Condair MES2，取代早期 Hanse 試驗箱的直接噴水方式。其可更換的蒸氣罐會截留水中的雜質，因此不需清潔加熱元件，更換蒸氣罐也快速簡便；自動排水系統會定期沖走雜質；內建電子控制具備自我診斷功能，可提供精確的濕度控制。也可選用超音波加濕。試驗箱在 25 至 65 °C 下控制 10 至 85% RH，並以電容式感測器量測。
如需在同一座試驗箱內同時進行溫度、濕度與振動試驗，我們可依您的規格打造複合試驗箱：請參閱依您的規格打造。
選項
- 擴展溫度範圍 — 低至 −150 °C，高至 +400 °C，作為選項或客製化製造。
- 濕度 — 電極式蒸氣加濕器，或可選超音波加濕，25 至 65 °C 下 10 至 85% RH，配電容式感測器。
- 更多熱電偶 — 再加 14 支，共監測 16 支。
- 底部填充塊 — 縮小工作容積的隔熱填充塊。
- 防結露加熱器 — 用於門、觀察窗與外表面。
- LN2 系統 — 完整的安裝、配管與控制。
- 振動 — 日後可在試驗箱內加裝 6-DoF 振動套件 (VK) 進行升級，也可另配獨立式振動台，或選擇 VTC 試驗箱。
保固與支援
- 設備 1 年保固，自出貨日起：前 90 天含零件與工資，之後免費提供零件，僅收取差旅費用。
- 長期支援 — 包括為舊系統進行控制器改裝升級。
常見問題
TC 試驗箱與 VTC 試驗箱有什麼差別？
TC (Thermal Chamber，溫度試驗箱) 不含振動台。它採用與 VTC (Vibration Thermal Chamber，振動溫度試驗箱) 相同的液態氮直接噴射冷卻、SCR 控制加熱器與 ChamberCore 控制；VTC 則在同一座試驗箱內加入六自由度振動，用於 HALT 與 HASS。TC 型號沿用 VTC 的編號：每個型號的內部寬度與深度與同編號的 VTC 型號相同，高度則更高。需要不含振動的快速溫度循環與溫度篩選時，請選擇 TC。
TC 試驗箱能達到什麼溫度範圍與溫度變化速率？
每個 TC 型號的產品溫度變化速率*均達 70 °C/min。TC-4 至 TC-32 的溫度範圍為 −100 至 +200 °C；TC-1.5 標準配置為 −75 至 +175 °C，可選 −100 至 +200 °C。低至 −150 °C、高至 +400 °C 的擴展溫度範圍可作為選項或客製化製造提供，穩定後的控制精度為 ±1 °C。*在檯面中心上方 102 mm (4 in) 處測量，−65 °C 至 +100 °C。
TC 試驗箱能控制濕度嗎？
可以，以選配方式提供，而非標準配備：濕度選配現在通常採用電極式蒸氣加濕器 (也可選用超音波加濕)，在 25 至 65 °C 下控制 10 至 85% RH，並以電容式感測器量測。溫度、濕度與振動複合試驗箱可作為客製設備提供；請參閱首頁的依您的規格打造。
TC 試驗箱日後能升級加裝振動嗎？
可以。TC 試驗箱在製造時不含振動台，但日後可以升級：在試驗箱內加裝 Hanse VK (Vibration Kit，振動套件)，也就是附氣動激振器的 6-DoF 振動台，讓溫度與六自由度振動在同一座試驗箱內運行，用於 HALT 與 HASS。您也可以在旁邊搭配一台獨立式 6-DoF 振動台，或一開始就選擇 VTC 試驗箱。告訴我們您的試驗箱狀況與需要測試的項目，我們會建議合適的方案。
告訴我們您要循環的產品
產品尺寸、質量以及您需要運行的溫度曲線，就足以讓我們為您建議合適的型號。
