方法
重複衝擊與電動式振動台有何不同
電動式振動台
依指定頻譜進行精確、受控的激振，通常一次只激振一個軸向。它是鑑定試驗的適用工具。
它回答的問題是：產品能否通過指定的頻譜？
Hanse 重複衝擊
氣動激振器敲擊檯面，在六個軸向上同時產生寬頻能量。它能同時激發多個共振，因此在 HALT 與 HASS 中能有效率地激發潛在缺陷。
它回答的問題是：薄弱環節在哪裡，我們能多快找到？
大多數可靠度計畫在不同階段兩者都需要。
配置
三種購買方式
獨立式 — VS (Vibration System，振動系統)

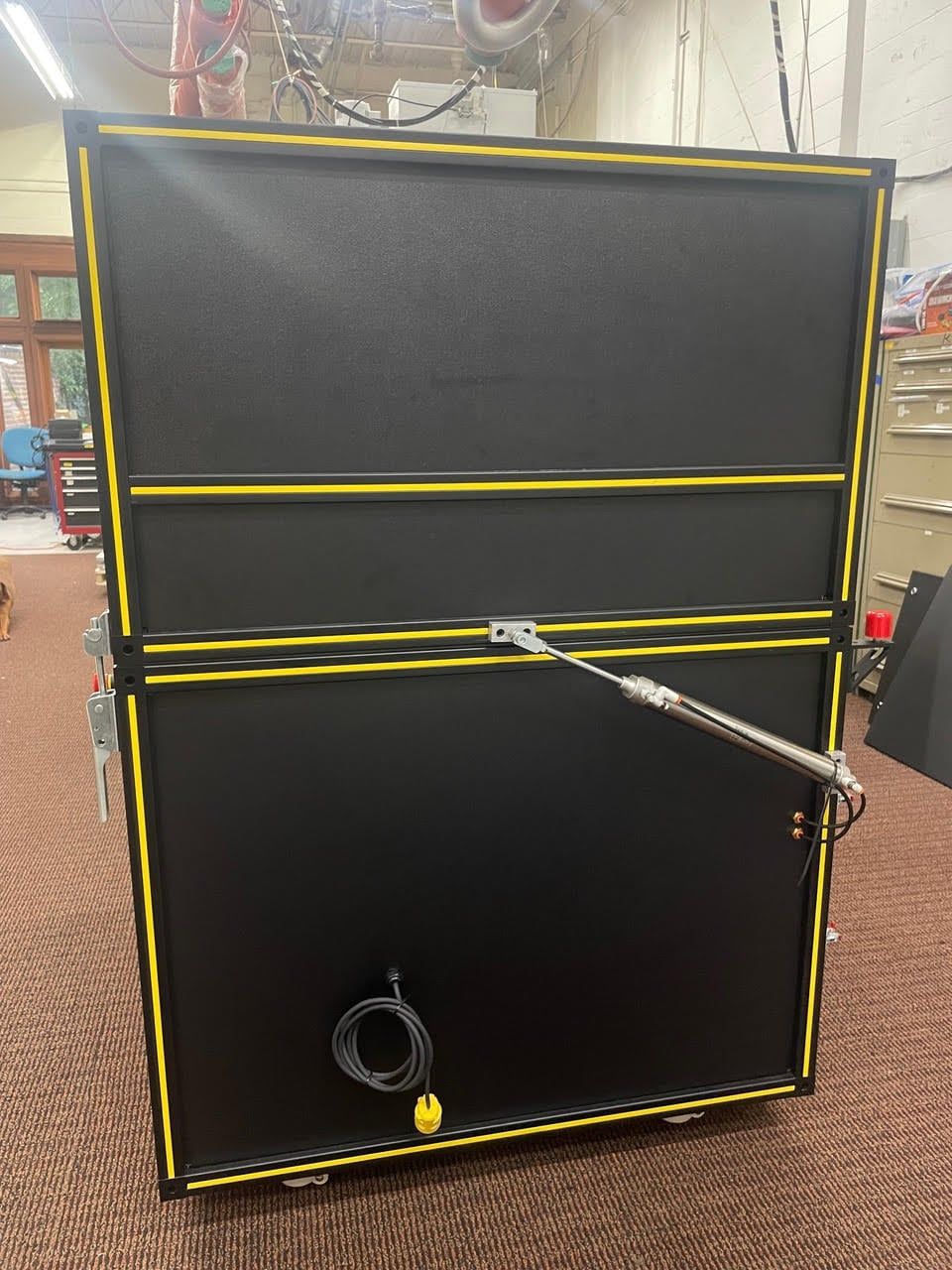

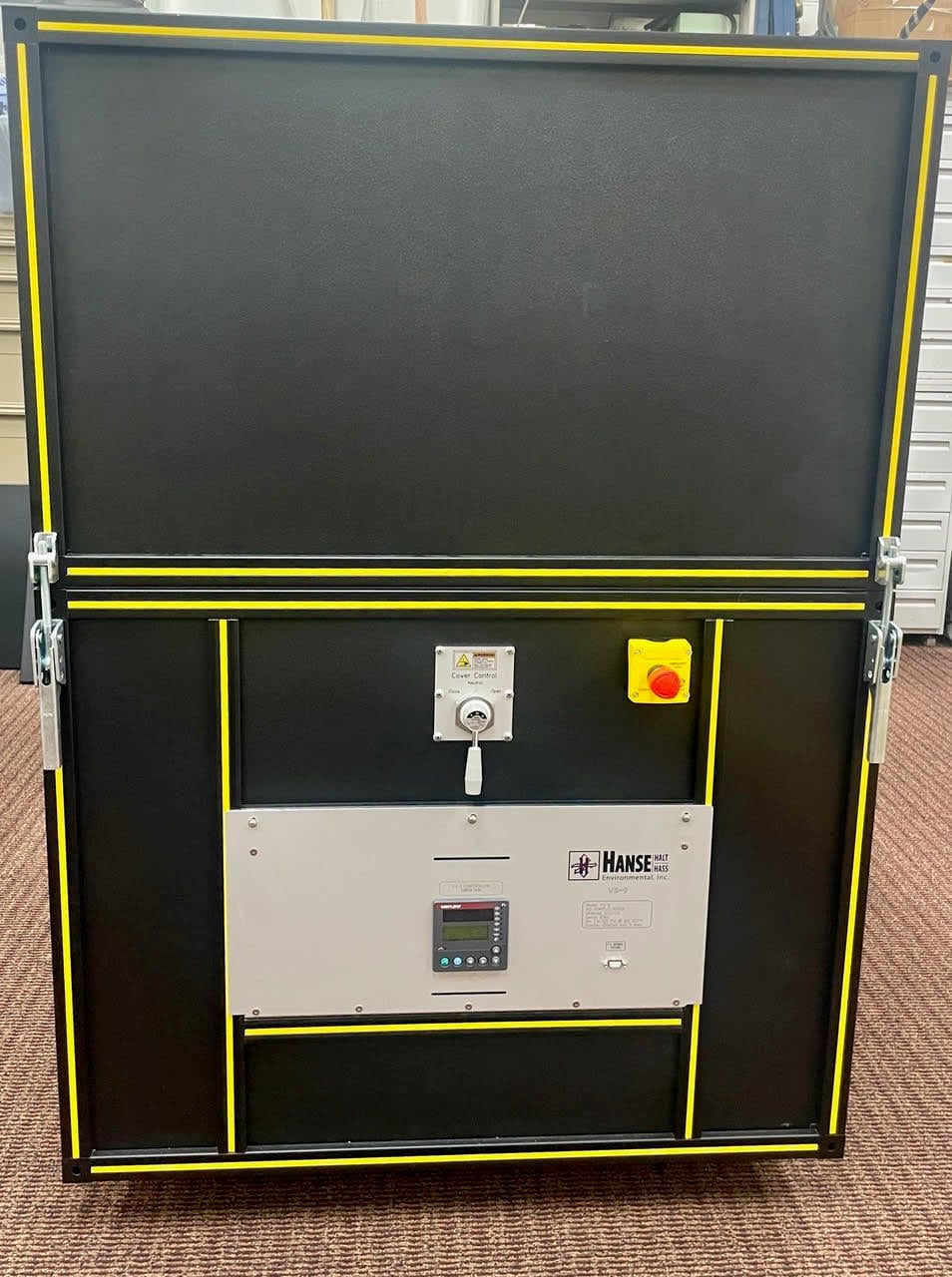

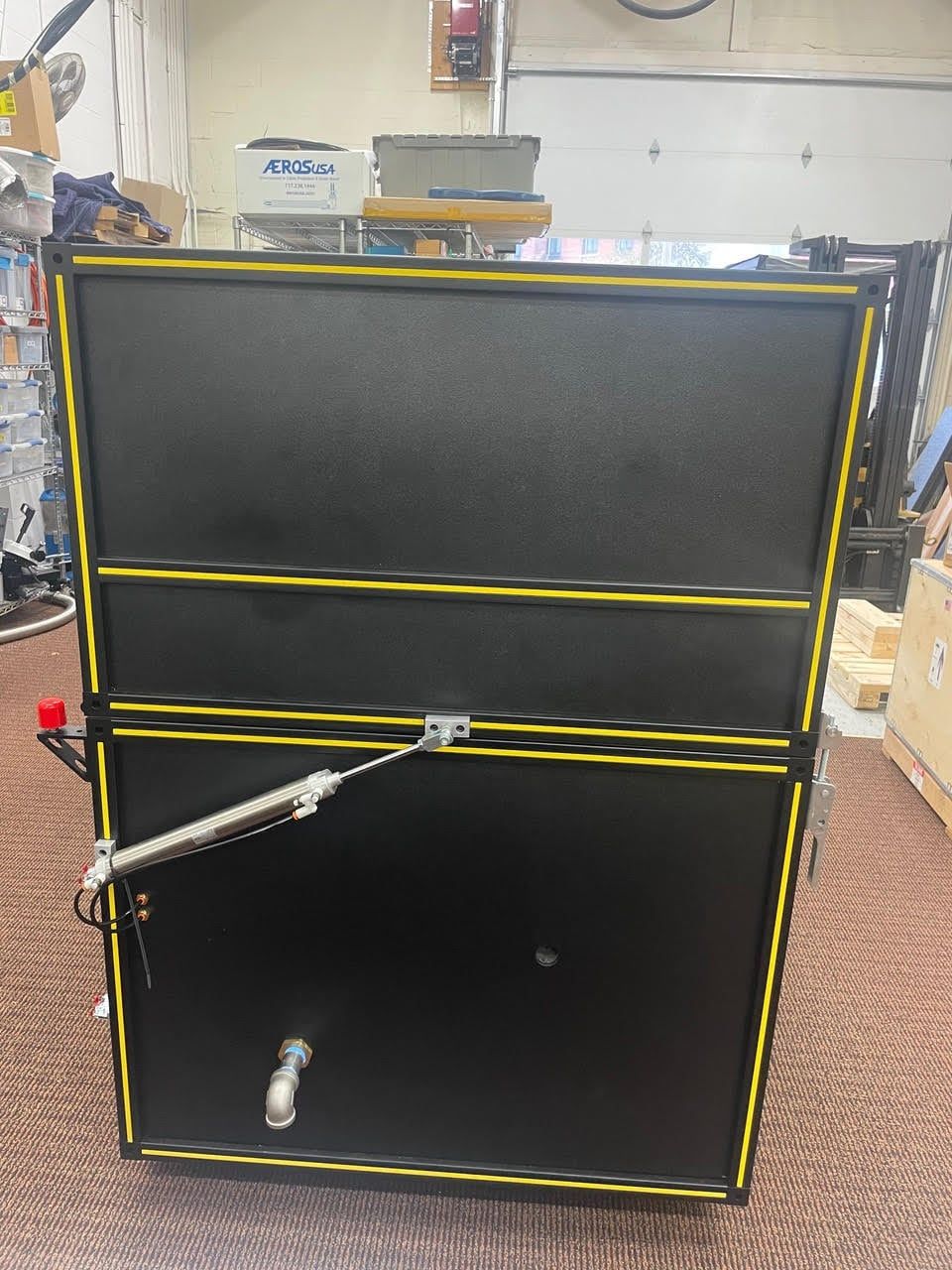

附隔音罩、裝有腳輪的完整振動系統，開箱即用。適用於純振動篩選、桌上型作業，或您已具備溫度試驗能力的場合。
整合式 — VTC (Vibration Thermal Chamber，振動溫度試驗箱)
同一款振動台整合於溫度試驗箱內，共用同一個 ChamberCore 試驗曲線，用於溫度與振動複合的 HALT 與 HASS。
查看 HALT/HASS 試驗箱 →套件 — VK (Vibration Kit，振動套件)
以套件形式提供的 Hanse 振動台與激振器，可整合至您現有的試驗箱 (包括其他廠商製造的試驗箱) 或您自己的系統中。只需新系統的一小部分投入，即可取得 HALT 能力。
性能
規格
- 類型
- 三軸六自由度 (6-DoF) 非同調寬頻重複衝擊
- 頻率
- 10–10,000 Hz
- 量級
- 最高 100 GRMS (空載檯面)。1,219 × 1,219 mm (48 × 48 in)、1,524 × 1,524 mm (60 × 60 in)、1,219 × 2,591 mm (48 × 102 in) 與 1,778 × 1,778 mm (70 × 70 in) 檯面可選 Ultra-Hi 高性能振動選項，獨立式或整合於 VTC-16、VTC-16 ECO、VTC-25、VTC-32 與 VTC-36 試驗箱皆可。
- 檯面
- 陶瓷塗層，90% 的振動能量集中在 10–4,000 Hz；塗層將檯面與底座隔熱，改善溫度循環並延長激振器壽命
- 激振方式
- 氣動激振器依檯面選配並平衡配置，每具激振器均配有獨立球閥與精密調壓閥
- 螺紋嵌件
- 不鏽鋼 3/8-16 或 M10，布滿整個檯面，無使用限制區域
- 重複性
- 一分鐘內 ±1 GRMS
- 加速規
- Dytran 3030B5，500 g，含纜線與三軸安裝座
- 噪音位準
- 整合於 VTC 試驗箱時，10 GRMS 下距離 1 m 處標稱 68 dBA；獨立式系統於其隔音罩內運作
- 作業環境
- 可在試驗箱 −100 至 +200 °C 的全溫度範圍內使用：Hanse 提供實現此性能所需的激振器系統與防護措施
- 保固
- 振動器與振動台保固三年；系統其餘部分自出貨日起保固一年
檯面尺寸
每種 VTC 試驗箱尺寸皆有獨立式版本
獨立式系統的檯面尺寸與 VTC 試驗箱系列相同。914 × 1,981 mm (36 × 78 in) 與 1,219 × 2,591 mm (48 × 102 in) 長形檯面亦可以兩塊方形檯面的形式供貨。
| 檯面尺寸 | 獨立式型號 | 對應的 VTC 試驗箱 |
|---|---|---|
| 305 × 305 mm (12 × 12 in) | VS-1 | VTC-1 |
| 508 × 508 mm (20 × 20 in) | VS-1.5 | VTC-1.5 |
| 610 × 610 mm (24 × 24 in) | VS-4 | VTC-4 |
| 762 × 762 mm (30 × 30 in) | VS-6 | VTC-6 |
| 914 × 914 mm (36 × 36 in) | VS-9 | VTC-9 / VTC-9 ECO |
| 1,219 × 1,219 mm (48 × 48 in) | VS-16 | VTC-16 / VTC-16 ECO |
| 914 × 1,981 mm (36 × 78 in)(或 2 × 914 × 914 mm (36 × 36 in)) | VS-18 | VTC-18 |
| 1,524 × 1,524 mm (60 × 60 in) | VS-25 | VTC-25 |
| 1,219 × 2,591 mm (48 × 102 in)(或 2 × 1,219 × 1,219 mm (48 × 48 in)) | VS-32 | VTC-32 |
| 1,778 × 1,778 mm (70 × 70 in) | VS-36 | VTC-36 |
控制與量測
看清產品實際經歷了什麼
ChamberFFT — 最多 16 通道
最多 16 個 IEPE 加速規通道同步即時振動分析，每通道每秒 25,600 筆取樣。
GRMS 控制
以單一加速規或多個加速規的平均值進行控制，數值直接寫入 Watlow 控制器，實現閉迴路振動控制。
ChamberFFT 振動分析
ChamberFFT 為 ChamberCore 加入即時振動監測與頻譜分析，與試驗的其他資料共用同一個儀表板與報告。看清產品實際經歷了什麼、試驗曲線造成了多少疲勞損傷，以及振動台是否維持在設定量級。
在 ChamberCore 線上展示中試用 ChamberFFT →- 輸入
- 最多 16 個 IEPE 加速規通道同步擷取：每台 Digilent WebDAQ 504 提供 4 個通道，最多 4 台
- 擷取
- 每通道每秒 25,600 筆取樣，AC 或 DC 耦合，靈敏度 1–500 mV/g
- 即時指標
- 每通道的 GRMS、峰值與波峰因數，以及跨通道的線性平均與向量和
- 頻譜分析
- 功率頻譜密度 (Welch 法，Hann 窗，g²/Hz)、衝擊響應頻譜，以及瀑布圖 / 頻譜圖
- 疲勞
- 符合 ASTM E1049 的雨流計數法、疲勞損傷，以及用於試驗裁適的疲勞損傷頻譜與等效 PSD 合成
- 閉迴路控制
- GRMS、線性平均與向量和直接寫入 Watlow F4T：最多 24 個對應變數
- 快照與匯出
- 依設定間隔並於每次設定值變更後自動儲存，支援歷史回放、比較，以及 CSV / Excel 匯出
- 觸發與可追溯性
- 可手動啟動、開機啟動，或由試驗曲線、序列、事件輸出或數位輸入觸發。逐通道記錄加速規的序號與型號
- 治具 — 依您的產品設計，公制或英制配置 (100 mm 或 4 in 方形螺栓孔陣)。
- VK 振動套件 — 適用於現有試驗箱，包括其他廠商的系統。

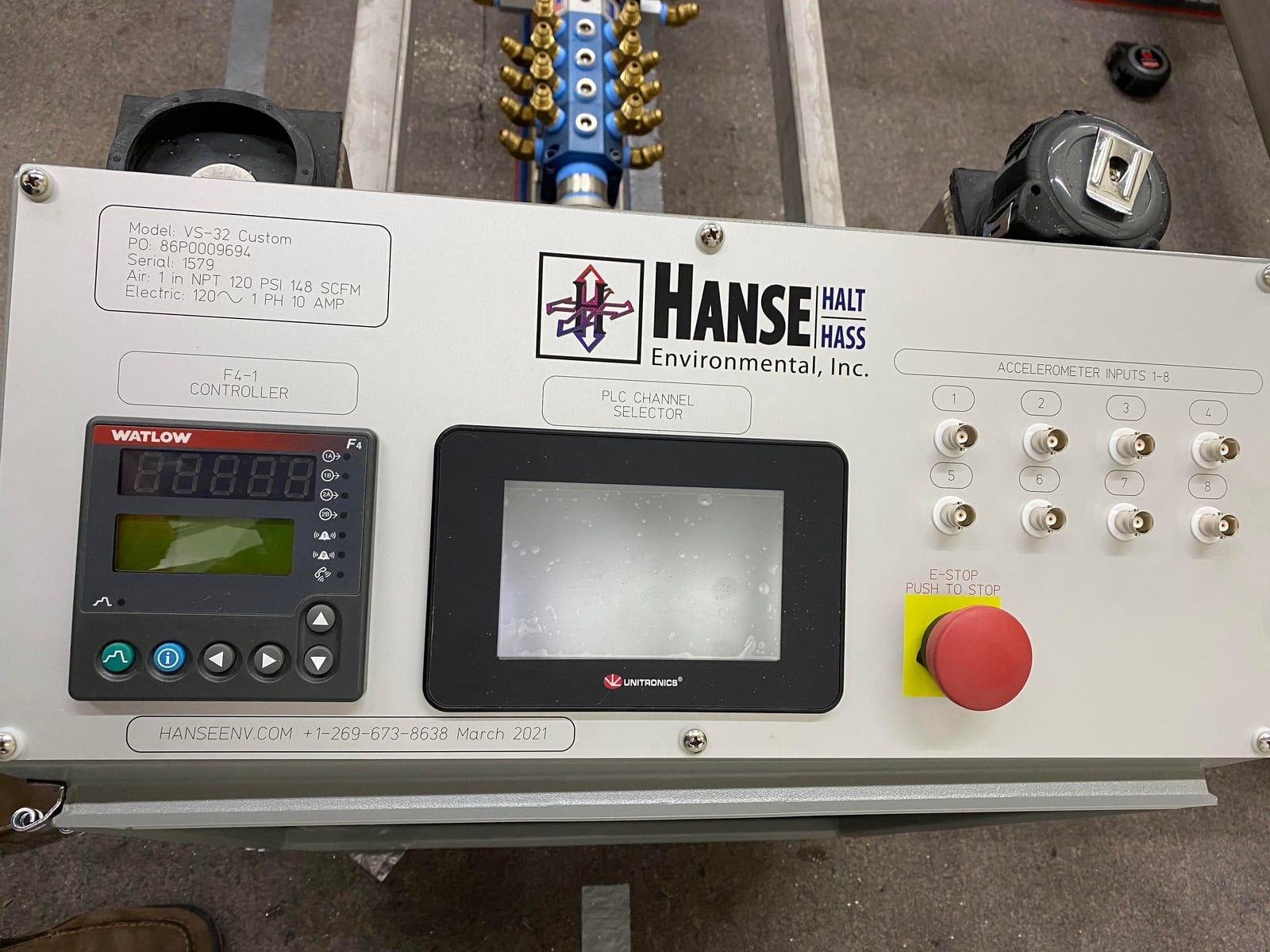

客製化振動系統

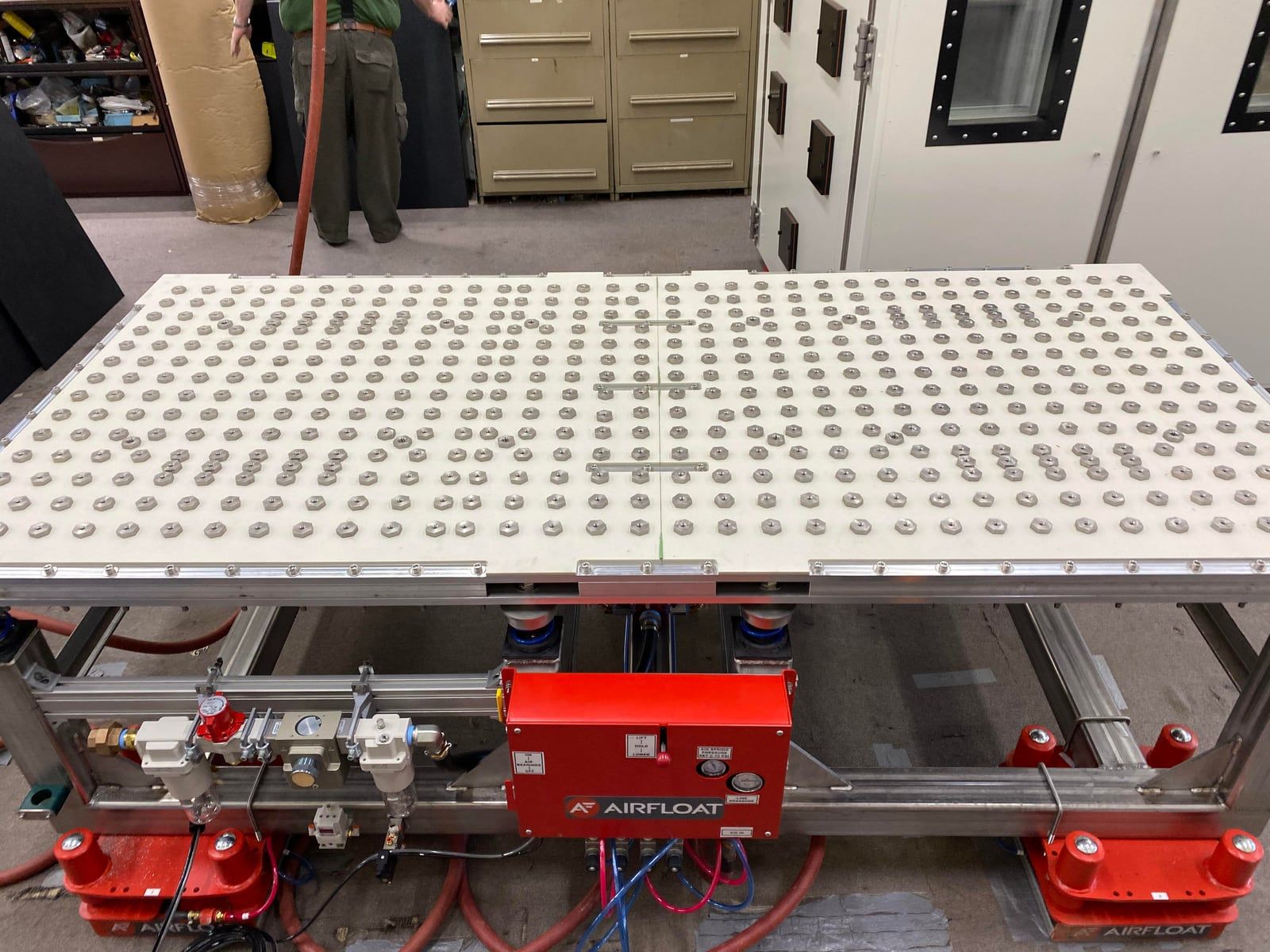

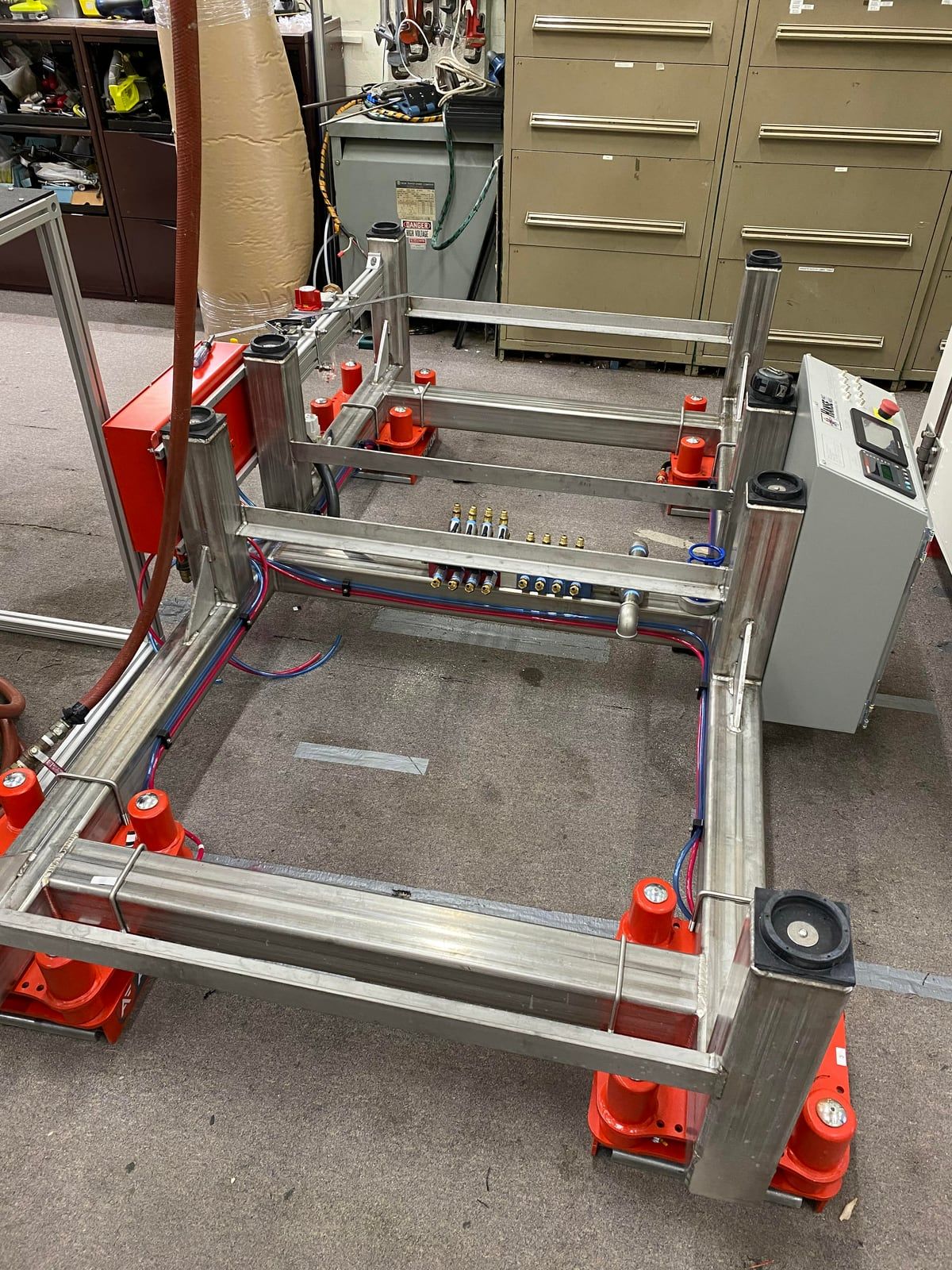

標準範圍以外的尺寸與配置均可依訂單製造，從裝於氣浮腳輪的系統與客製化推車，到整合於超大型試驗箱的振動台，以及溫度、濕度與振動複合系統。
常見問題
什麼是六自由度振動系統？
一種振動台，其驅動方式使檯面在六個自由度上同時運動——三個平移軸與三個旋轉軸。氣動激振器敲擊檯面，產生非同調寬頻能量，同時激發待測物的多個共振，而非一次只激振一個軸向。
重複衝擊與電動式振動台有何不同？
電動式振動台依指定頻譜產生精確、受控的激振，通常一次只激振一個軸向，適合鑑定試驗。重複衝擊則在六個自由度上同時產生寬頻能量。它在快速激發潛在缺陷方面效率高得多，而這正是 HALT 與 HASS 所需要的，但它不是受控頻譜試驗。大多數可靠度計畫在不同階段兩者都會用到。
Hanse 振動系統的頻率範圍與 GRMS 量級是多少？
三軸六自由度非同調寬頻振動，10 至 10,000 Hz，最高 100 GRMS，一分鐘內重複性 ±1 GRMS。陶瓷塗層檯面將 90% 的能量集中在 10–4,000 Hz 範圍內；1,219 × 1,219 mm (48 × 48 in)、1,524 × 1,524 mm (60 × 60 in)、1,219 × 2,591 mm (48 × 102 in) 與 1,778 × 1,778 mm (70 × 70 in) 檯面可選 Ultra-Hi 高性能振動選項。
我能否為現有的試驗箱加裝 Hanse 振動台？
通常可以。VK (Vibration Kit，振動套件) 提供 Hanse 振動台與激振器，可整合至您現有的試驗箱，包括其他廠商製造的試驗箱。如果您的試驗箱溫變速率已經夠快，一套振動套件只需新系統的一小部分成本，即可加入 HALT 能力。
有哪些檯面尺寸？
獨立式系統的檯面尺寸與 VTC 試驗箱系列相同：305 × 305、508 × 508、610 × 610、762 × 762、914 × 914、1,219 × 1,219、1,524 × 1,524 與 1,778 × 1,778 mm (12 × 12、20 × 20、24 × 24、30 × 30、36 × 36、48 × 48、60 × 60 與 70 × 70 in)，另有 914 × 1,981 mm (36 × 78 in) 與 1,219 × 2,591 mm (48 × 102 in) 長形檯面，亦可以兩塊方形檯面的形式供貨。其他尺寸可依訂單製造。
噪音有多大？
整合於 VTC 試驗箱的振動系統，在 10 GRMS 下距離 1 m 處標稱 68 dBA；VTC 試驗箱採用多層隔熱與隔音結構。獨立式系統出貨時附隔音罩。
VTC、TC、VS 與 VK 分別代表什麼？
VTC 是 Vibration Thermal Chamber (振動溫度試驗箱)，結合溫度與六自由度振動，用於 HALT 與 HASS。TC 是 Thermal Chamber (溫度試驗箱)，不含振動。VS 是獨立式 Vibration System (振動系統)。VK 是 Vibration Kit (振動套件)：提供振動台與激振器，整合至現有試驗箱或其他系統中。
為什麼檯面採用陶瓷塗層？
陶瓷塗層將檯面與底座隔熱。這改善了產品處的溫度循環，並讓氣動元件遠離極端溫度，進而延長激振器壽命。
告訴我們您要振動的產品
產品尺寸、質量以及您想達到的 GRMS——有這些資訊，我們就能告訴您哪種檯面合適。
