方法
重复冲击与电动振动台有何不同
电动振动台
按设定的频谱进行精确、受控的激励，通常每次只激励一个轴向。它是鉴定试验的合适工具。
它回答的问题是：产品能否承受设定的频谱？
Hanse 重复冲击
气动激振器敲击台面，在六个轴向上同时产生宽带能量。它能同时激发多个共振，因此在 HALT 和 HASS 中能高效地激发潜在缺陷。
它回答的问题是：薄弱环节在哪里，我们能多快找到它们？
大多数可靠性项目在不同阶段两者都需要。
配置
三种购买方式
独立式 — VS (Vibration System，振动系统)
带隔声罩、装有脚轮的完整振动系统，开箱即用。适用于纯振动筛选、台架试验，或您已具备温度试验能力的场合。
集成式 — VTC (Vibration Thermal Chamber，振动温度试验箱)
同一款振动台集成于温度试验箱内，共用一个 ChamberCore 剖面，用于温度与振动综合的 HALT 和 HASS。
查看 HALT/HASS 试验箱 →套件 — VK (Vibration Kit，振动套件)
以套件形式提供的 Hanse 振动台和激振器，可集成到您已有的试验箱 (包括其他厂商制造的试验箱) 或您自己的系统中。只需新系统的一小部分投入，即可获得 HALT 能力。
性能
规格
- 类型
- 三轴六自由度 (6-DoF) 非相干宽带重复冲击
- 频率
- 10–10,000 Hz
- 量级
- 最高 100 GRMS (空载台面)。1,219 × 1,219 mm (48 × 48 in)、1,524 × 1,524 mm (60 × 60 in)、1,219 × 2,591 mm (48 × 102 in) 和 1,778 × 1,778 mm (70 × 70 in) 台面可选 Ultra-Hi 高性能振动选项，独立式或集成于 VTC-16、VTC-16 ECO、VTC-25、VTC-32 和 VTC-36 试验箱均可。
- 台面
- 陶瓷涂层，90% 的振动能量集中在 10–4,000 Hz；涂层将台面与底座隔热，改善温度循环并延长激振器寿命
- 激励方式
- 气动激振器按台面选型并配平，每个激振器配有独立的球阀和精密气压调节器
- 安装螺柱
- 不锈钢 3/8-16 或 M10，布满整个台面，无盲区
- 重复性
- 一分钟内 ±1 GRMS
- 加速度计
- Dytran 3030B5，500 g，含电缆和三轴安装块
- 噪声级
- 集成于 VTC 试验箱时，10 GRMS 下距 1 m 处标称 68 dBA；独立式系统在隔声罩内运行
- 工作环境
- 可在试验箱 −100 至 +200 °C 的全温度范围内使用：Hanse 提供实现这一点所需的激振器系统和防护措施
- 保修
- 激振器和振动台保修三年；系统其余部分自发货之日起保修一年
台面尺寸
每种 VTC 试验箱尺寸都有独立式版本
独立式系统的台面尺寸与 VTC 试验箱系列相同。914 × 1,981 mm (36 × 78 in) 和 1,219 × 2,591 mm (48 × 102 in) 长形台面也可作为两块方形台面供货。
| 台面尺寸 | 独立式型号 | 对应的 VTC 试验箱 |
|---|---|---|
| 305 × 305 mm (12 × 12 in) | VS-1 | VTC-1 |
| 508 × 508 mm (20 × 20 in) | VS-1.5 | VTC-1.5 |
| 610 × 610 mm (24 × 24 in) | VS-4 | VTC-4 |
| 762 × 762 mm (30 × 30 in) | VS-6 | VTC-6 |
| 914 × 914 mm (36 × 36 in) | VS-9 | VTC-9 / VTC-9 ECO |
| 1,219 × 1,219 mm (48 × 48 in) | VS-16 | VTC-16 / VTC-16 ECO |
| 914 × 1,981 mm (36 × 78 in)(或 2 × 914 × 914 mm (36 × 36 in)) | VS-18 | VTC-18 |
| 1,524 × 1,524 mm (60 × 60 in) | VS-25 | VTC-25 |
| 1,219 × 2,591 mm (48 × 102 in)(或 2 × 1,219 × 1,219 mm (48 × 48 in)) | VS-32 | VTC-32 |
| 1,778 × 1,778 mm (70 × 70 in) | VS-36 | VTC-36 |
控制与测量
看清产品实际经历了什么
ChamberFFT — 最多 16 通道
最多 16 路 IEPE 加速度计通道同步实时振动分析，每通道采样率 25.6 kS/s (25,600 点/秒)。
GRMS 控制
以单个加速度计或多个加速度计的平均值进行控制，数值直接写入 Watlow 控制器，实现闭环振动控制。
ChamberFFT 振动分析
ChamberFFT 为 ChamberCore 增加实时振动监测和频谱分析，与试验的其他数据共用同一仪表板和报告。看清产品实际经历了什么、剖面造成了多少疲劳损伤，以及振动台是否保持在设定量级。
在 ChamberCore 在线演示中试用 ChamberFFT →- 输入
- 最多 16 路 IEPE 加速度计通道同步采集：每台 Digilent WebDAQ 504 4 路，最多 4 台
- 采集
- 每通道采样率 25.6 kS/s (25,600 点/秒)，AC 或 DC 耦合，灵敏度 1–500 mV/g
- 实时指标
- 每通道的 GRMS、峰值和峰值因数，以及跨通道的线性平均和矢量和
- 频谱分析
- 功率谱密度 (Welch 法，Hann 窗，g²/Hz)、冲击响应谱和瀑布图 / 频谱图
- 疲劳
- 符合 ASTM E1049 的雨流计数、疲劳损伤，以及用于试验剪裁的疲劳损伤谱和等效 PSD 合成
- 闭环控制
- GRMS、线性平均和矢量和直接写入 Watlow F4T：最多 24 个映射变量
- 快照与导出
- 按设定间隔并在每次设定值变更后自动保存，支持历史回放、对比以及 CSV / Excel 导出
- 触发与可追溯性
- 可手动启动、开机启动，或由剖面、序列、事件输出或数字输入触发。按通道记录加速度计的序列号和型号
- 夹具 — 按您的产品设计，公制或英制布局 (100 mm 或 4 in 方形螺栓孔阵)。
- VK 振动套件 — 用于现有试验箱，包括其他厂商的系统。
定制振动系统
标准范围之外的尺寸和配置按订单定制，从气垫脚轮系统和定制小车，到集成于超大型试验箱的振动台，以及温度、湿度与振动综合系统。

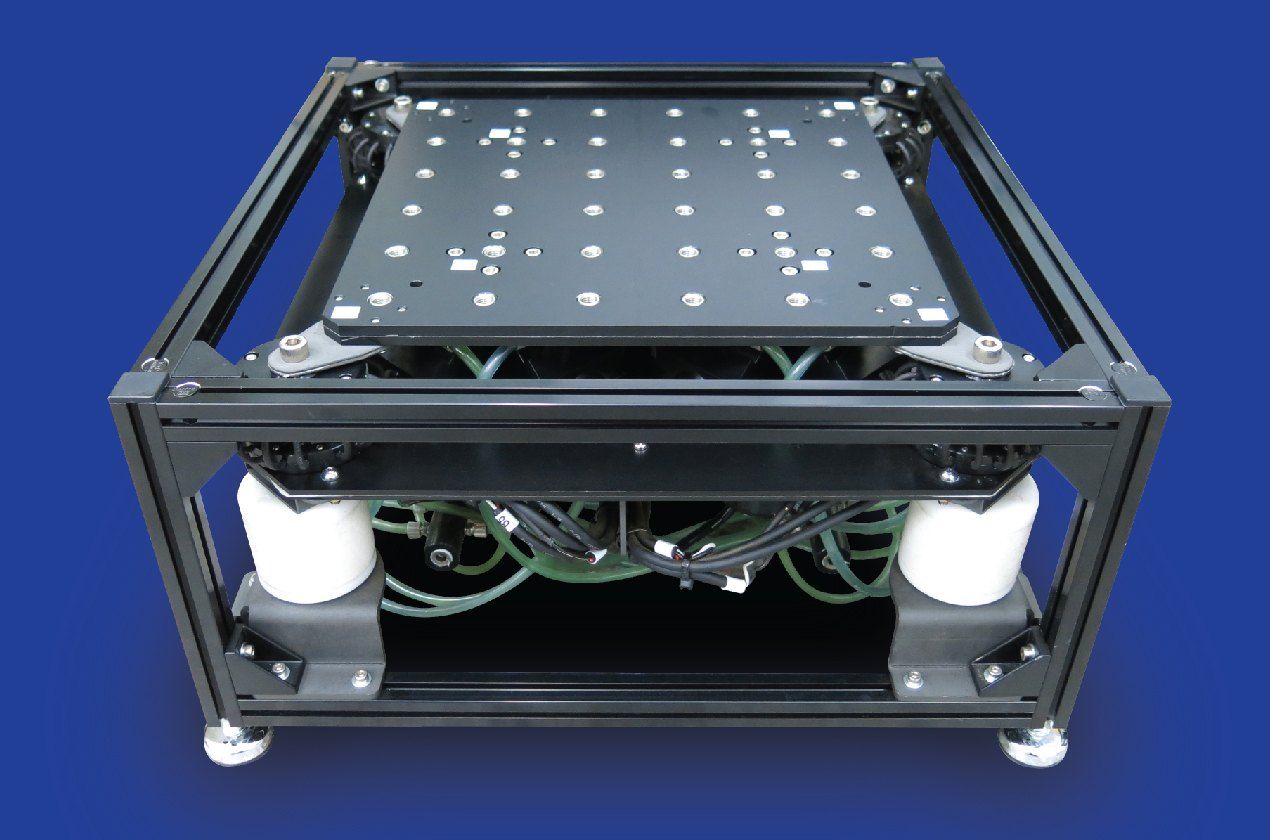

ED-HALT：电动式 6-DoF 重复冲击，来自 King Design
Hanse 还提供 ED-HALT，由台湾的 King Design Industrial Co. 制造。King Design 称其为全球首款采用电动驱动的紧凑型六自由度重复冲击系统。它的冲击器由电驱动而非气动，因此每一次冲击的力度、时序和相位都由控制器设定。这样，您可以把振动指向选定的方向，或运行球面、随机或轴向模式，台面被划分为可独立控制的区域。冲击可按同步、顺序或随机模式编程。

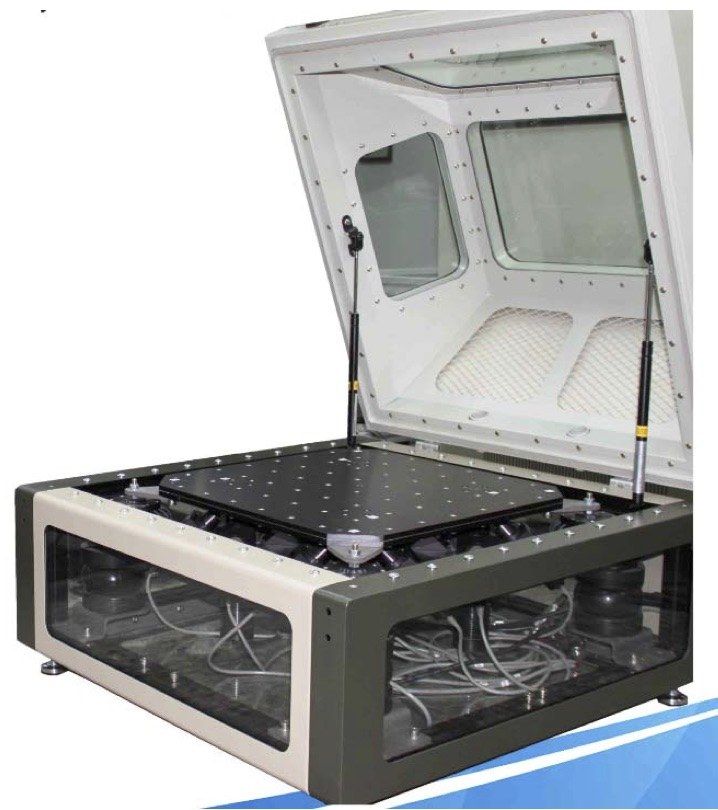

ED-HALT 可独立运行 (体积紧凑，可放在工程办公室中)，也可集成到试验箱中。可选配隔声罩。
| 型号 | 台面 | 控制区域 | 电动冲击器 |
|---|---|---|---|
| KD-ED-HALT 12 | 305 × 305 mm (12 × 12 in) | 4 | 20 |
| KD-ED-HALT 18 | 457 × 457 mm (18 × 18 in) | 4 | 20 |
| KD-ED-HALT 24 | 610 × 610 mm (24 × 24 in) | 9 或 16 | 45 |
| KD-ED-HALT 30 | 762 × 762 mm (30 × 30 in) | 9 或 16 | 45 |
| KD-ED-HALT 36 | 914 × 914 mm (36 × 36 in) | 9 或 16 | 45 |
| KD-ED-HALT 48 | 1,219 × 1,219 mm (48 × 48 in) | 9 或 16 | 80 |
**频率：**总带宽 0.2 至 5,000 Hz，主要能量频段为 0.5 至 1,000 Hz。**振动量级：**标准 1 至 15 GRMS；更低或更高的量级可定制。能量分布可按 NAVMAT P-9492 筛选剖面设定。
气动还是电动？
Hanse 的气动 6-DoF 振动台覆盖 10–10,000 Hz，最高 100 GRMS (空载台面)，台面面积最大约 3.2 m² (34 sq ft)，并可与液氮 (LN2) 温度循环结合，进行完整的 HALT 和 HASS。ED-HALT 的能量集中在较低频率，冲击受控且有方向性，尺寸紧凑。如何选择取决于您的产品尺寸、所需的振动量级和频率成分，以及是否需要温度与振动综合应力。
与我们讨论哪种更合适 →常见问题
什么是六自由度振动系统？
一种振动台，其驱动方式使台面在六个自由度上同时运动——三个平动轴和三个转动轴。气动激振器敲击台面，产生非相干宽带能量，同时激发受试产品的多个共振，而不是每次只激励一个轴向。
重复冲击与电动振动台有何不同？
电动振动台按设定的频谱产生精确、受控的激励，通常每次只激励一个轴向，适合鉴定试验。重复冲击则在六个自由度上同时产生宽带能量。它在快速激发潜在缺陷方面效率高得多，而这正是 HALT 和 HASS 所需要的，但它不是受控频谱试验。大多数可靠性项目在不同阶段两者都会用到。
Hanse 振动系统的频率范围和 GRMS 量级是多少？
三轴六自由度非相干宽带振动，10 至 10,000 Hz，最高 100 GRMS，一分钟内重复性 ±1 GRMS。陶瓷涂层台面将 90% 的能量集中在 10–4,000 Hz 范围内；1,219 × 1,219 mm (48 × 48 in)、1,524 × 1,524 mm (60 × 60 in)、1,219 × 2,591 mm (48 × 102 in) 和 1,778 × 1,778 mm (70 × 70 in) 台面可选 Ultra-Hi 高性能振动选项。
我能否为已有的试验箱加装 Hanse 振动台？
通常可以。VK (Vibration Kit，振动套件) 提供 Hanse 振动台和激振器，可集成到您已有的试验箱中，包括其他厂商制造的试验箱。如果您的试验箱温度变化速率已经足够快，一套振动套件只需新系统的一小部分成本，即可增加 HALT 能力。
有哪些台面尺寸？
独立式系统的台面尺寸与 VTC 试验箱系列相同：305 × 305、508 × 508、610 × 610、762 × 762、914 × 914、1,219 × 1,219、1,524 × 1,524 和 1,778 × 1,778 mm (12 × 12、20 × 20、24 × 24、30 × 30、36 × 36、48 × 48、60 × 60 和 70 × 70 in)，另有 914 × 1,981 mm (36 × 78 in) 和 1,219 × 2,591 mm (48 × 102 in) 长形台面，也可作为两块方形台面供货。其他尺寸按订单定制。
噪声有多大？
集成于 VTC 试验箱的振动系统，在 10 GRMS 下距 1 m 处标称 68 dBA；VTC 试验箱采用多层隔热和隔声结构。独立式系统随机配备隔声罩。
VTC、TC、VS 和 VK 分别代表什么？
VTC 是 Vibration Thermal Chamber (振动温度试验箱)，将温度和六自由度振动结合，用于 HALT 和 HASS。TC 是 Thermal Chamber (温度试验箱)，不带振动。VS 是独立式 Vibration System (振动系统)。VK 是 Vibration Kit (振动套件)：提供振动台和激振器，集成到现有试验箱或其他系统中。
为什么台面采用陶瓷涂层？
陶瓷涂层将台面与台座隔热。这改善了产品处的温度循环，并通过让气动部件远离极端温度而延长激振器寿命。
什么是 ED-HALT？
ED-HALT 是由 King Design 制造、通过 Hanse 提供的电动式六自由度重复冲击振动系统。它的电动冲击器可以控制每一次冲击的力度、时序和相位。
ED-HALT 可以在试验箱中使用吗？
可以。ED-HALT 可独立运行，也可集成到试验箱中，并可选配隔声罩。
ED-HALT 的频率范围是多少？
总范围 0.2 至 5,000 Hz，主要能量频段为 0.5 至 1,000 Hz，标准量级 1 至 15 GRMS。
告诉我们您要振动的产品
产品尺寸、质量和您要达到的 GRMS——有这些信息，我们就能告诉您哪种台面合适。
